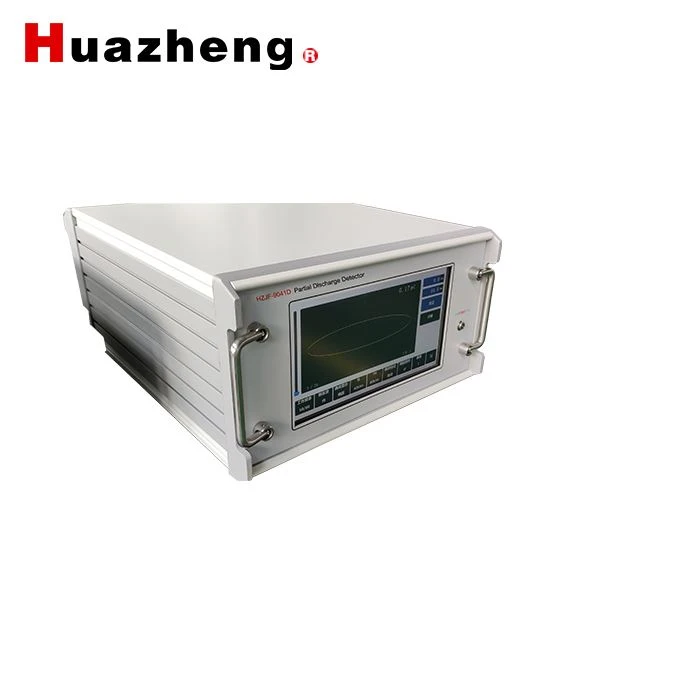

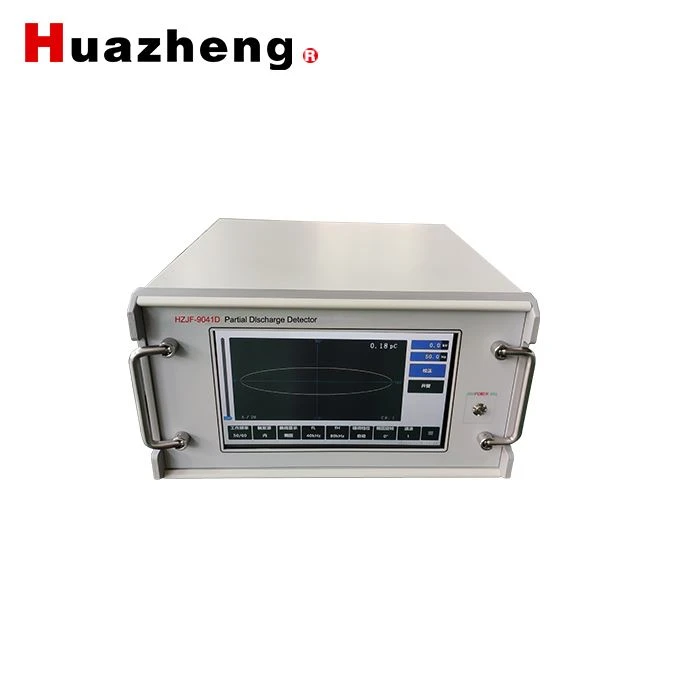

HZJF-9041D Neljän kanavan osittaisen purkauksen ilmaisin

Yleiskatsaus

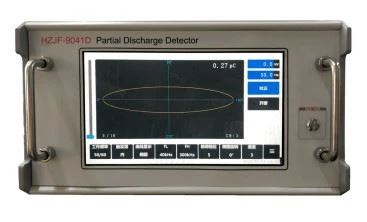

HZJF-9041D osittaisen purkauksen ilmaisin on uudentyyppinen yrityksemme kehittämä digitaalinen osittaisen purkauksen ilmaisin. Se säilyttää HZJF-9041-osittaispurkausilmaisimen edut, vähentää äänenvoimakkuutta ja optimoi suorituskyvyn. Se käyttää 10,1 tuuman kosketusnäyttöä korvaamaan perinteisen oskillografin ja fyysisen nupin toimintatilan, mikä tekee siitä entistä kätevämmän.

Laite ottaa käyttöön täyden kosketusnäytön käytön, mikä ei vain pidennä toiminnan käyttöikää, vaan sillä on myös seuraavat toiminnot: yksi näppäin automaattinen korjaus; korkean jännitteen testijännitteen jakajasuhde voidaan asettaa; sarjaliikenteen lataustestitiedot. Laitteen ominaisuudet ovat korkea herkkyys, laaja sovellusalue, laaja vahvistusjärjestelmän dynaaminen alue, useat taajuuskaistayhdistelmät (yhdeksän erilaista) ja vahva häiriönestokyky. Se on käytännöllinen osittaisen purkauksen testauslaite, jota käyttävät laajasti sähkövoimaosastot, valmistajat ja tieteelliset tutkimuslaitokset.

Tärkeimmät tekniset indikaattorit

1. Vastaava kapasitanssi vaihtelee välillä 6pF - 250 μF

2. Kanavien lukumäärä: Neljä kanavaa

3. Mittausalue: 0.1pc-10000nc

4. Tunnistuksen herkkyys ja sallittu virta (katso taulukko 1)

EI.	Kapasitanssialueen viritys	Herkkyys (PC) (epäsymmetrinen piiri)	Sallitun virran tehollinen arvo
EI.	Kapasitanssialueen viritys	Herkkyys (PC) (epäsymmetrinen piiri)	Epäsymmetrinen piiri	Tasapainopiiri
1	0～25～100pF	0.02	30mA	0.25A
2	25-100-400pF	0.04	50mA	0.5A
3	100-400-1500pF	0.06	120mA	1A
4	400-1500-6000pF	0.1	0.25A	2A
5	1500-6000-25000pF	0.2	0.5A	4A
6	0.006～0.025～0.1μF	0.3	1A	8A
7	0.025～0.1～0.4μF	0.5	2A	15A
8	0.1～0.4～1.5μF	1	4A	30A
9	0.4～1.5～6.0μF	1.5	8A	60A
10	1.5～6.0～25μF	2.5	15A	120A
11	6.0～25～60μF	5	25A	200A
12	25～60～250μF	10	50A	300A
7R	Resistanssi	0.5	2A	15A

Taulukko 1. Tuloyksikön tunnistusherkkyys ja sallittu virta-arvo

5. Elliptinen skannausaikapohja

(1) Taajuus 50/60, 100, 150, 200, 400 Hz

(2) Kierto: 30 ° ensimmäisenä vaihteena ja voi pyöriä 120 °

(3) Työtapa: ellipsin siniaaltosuora viiva

6. Näyttöyksikkö

Käytössä on 10,1 tuuman kapasitiivista kosketusnäyttöä.

7. Vahvistin

(1) 3 dB:n matala taajuus fl:10, 20, 40 KHz valinnainen

(2) 3 dB korkea taajuus fh: 80, 200, 300 kHz valinnainen

(3) Vahvistuksen säätö, karkea säätö 6, vaihteiden välinen vahvistusero 20 ± 1dB, hienosäätöalue>20db

(4) Positiivisen ja negatiivisen pulssivasteen epäsymmetria ＜ 1dB

8. Aikaikkuna

(1) Ikkunan leveys: säädettävä, 5 ° ~ 170 ° 50 Hz

(2) Ikkunan asento: jokainen ikkuna voi kääntyä 0 ° ~ 170 °

(3) Kaksi aikaikkunaa voidaan avata erikseen tai samanaikaisesti.

9. Huippupulssin näyttö

Kosketusnäytössä näkyy 1 desimaalin tarkkuudella (10 kpl tai enemmän), 2 desimaalilla (alle 10 kpl), virhe: ± 3% (täydellä asteikolla)

10. Testaa jännitteen näyttö

(1) Alue 150kV

(2) Tuloimpedanssi:>1m Ω

(3) Näyttö: kosketusnäyttö, näyttö 1 desimaalin tarkkuudella

(4) Virhe: ± 1 %

11. Testitaajuuden näyttö

Virhe: alle ± 1 %

12. Nollastandardijärjestelmä

Nollamerkki on yhdenmukainen kaikkien ellipsiskannaustaajuuksien kanssa

13. Rakenne

(1) Mitat: 370mm (leveys), 460mm (syvyys), 215mm (korkeus)

(2) Paino: noin 12,5 kg
