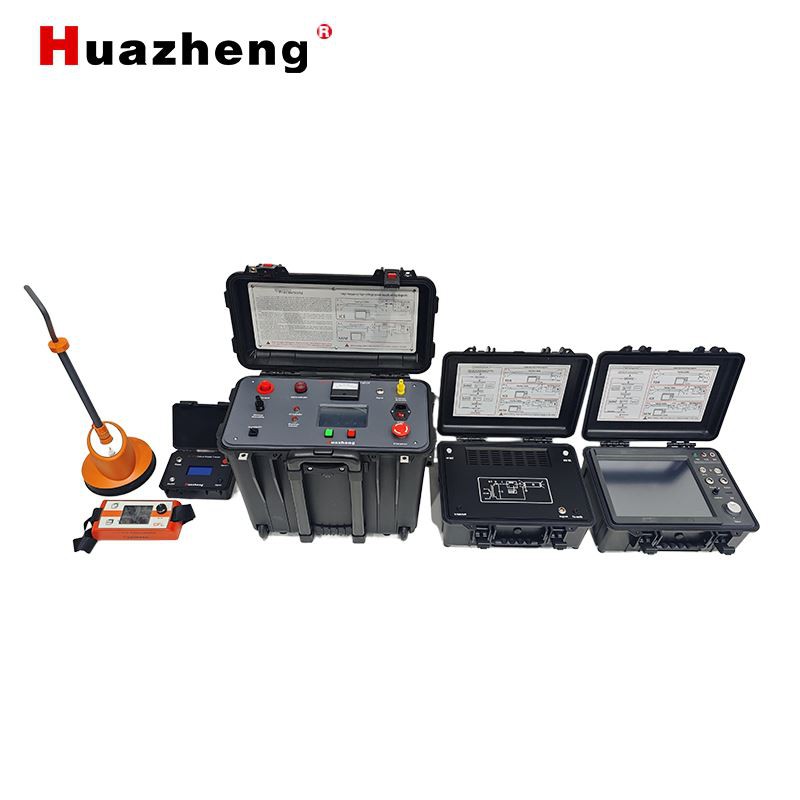

HZ-A30 Multi-pulssikaapelin vikatestauslaite

I. Tuotteen esittely

Täysin älykäs HZ-A30 moni-pulssikaapelin vikatestauslaite integroi täydellisen sarjan kaapelivian testaustoimintoja. Kaapelivikojen testausalan ominaisuuksien perusteella itsenäisesti kehitetty se seuraa tiiviisti kansainvälisen energiateollisuuden kehityssuuntaa samalla kun se palvelee kotimaisen voimasektorin nopeaa kasvua tarjoten poikkeuksellista vakautta.

Järjestelmä integroi langattoman tiedonsiirron, valosähköisen nuppihiiriteknologian ja laajennettavat Bluetooth-ominaisuudet, mikä parantaa merkittävästi laitteen toimivuutta ja arvoa samalla kun se parantaa huomattavasti sivuston käyttömukavuutta ja huollettavuutta.

Koko järjestelmä täyttää yleiset tekniset ehdot voimalaitteiden erikoistestausinstrumenteille Kiinan kansantasavallan sähköalan standardissa DL/T849.1-2019~DL/T849.3-2019. Järjestelmä koostuu salamatesteristä, monipulssigeneraattorista, pinpoint-paikantimesta ja kaapelipolun paikantimesta (valinnainen). Sitä käytetään tehokaapeleiden erilaisten vikojen testaamiseen sekä kaapelin kulkureittien ja kaapelin hautaussyvyyden paikantamiseen. Toiminnot kattavat tehokaapeleiden, rautatie-, lentokentän signaalinohjauskaapeleiden ja katuvalokaapeleiden vikojen tarkan testauksen.

II. Tuotteen ominaisuudet

◆ Laitteessa on 12,1-tuumainen suuri näyttö, nuppihiiri ja korkea-kirkkaus LCD-näyttö, joka on suunniteltu ulkokäyttöön. Se saa virtansa litiumparistoista kätevää-testausta varten paikan päällä. Tekninen muovikotelo on iskunkestävä, kosteudenkestävä ja tarjoaa erinomaisen vakauden.

◆Flash-testerissä on WIFI-moduuli ja SIM-liitäntä, jolla voidaan toteuttaa mittaustietojen langaton etäsiirto ja tekninen tuki mobiilipäätelaitteille. Se ottaa käyttöön integroidun viestintätekniikan, vakaan signaalin hankinnan, ja pääyksikkö voi valita automaattisesti kahdeksan näytteenottotaajuutta välillä 3,125 MHz - 400 MHz, mukautuvalla pulssinleveydellä, jotka voivat täyttää eripituisten kaapelien testausvaatimukset.

◆ Ohjelmisto voi automaattisesti tunnistaa ja etsiä kolmen testiaaltomuodon käännepisteitä: matala-jännitepulssimenetelmä, impulssivirtamenetelmä ja monipulssimenetelmä. Aaltomuotovian käännepisteet lukitaan automaattisesti, ja vian etäisyys luetaan ja näytetään automaattisesti.

◆Aaltomuoto näytetään kolmella alueella samalla näytöllä, ja kymmenen mitattua aaltomuotoa näytetään satunnaisesti samalla näytöllä valintaa varten. Samaan aikaan se voi toteuttaa aaltomuotokortin tarkistuksen automaattisen ja manuaalisen käsittelyn kahdessa tilassa, ja sen tehtävänä on tallentaa, toistaa ja analysoida testiaaltomuototietoja.

◆ Ainutlaatuinen moni-pulssigeneraattorirakenne voi tuottaa kymmenen matalan-oikosulku-piirin pulssiaaltomuotoa yhdellä purkauksella, mikä optimoi automaattisesti vakioaaltomuodon ja vähentää huomattavasti suurten värähtelyjen häiriöitä.

◆Tarkastuslaite käyttää kaksois{0}}valintatekniikkaa kohinasuodatuksella, joka voi näyttää suoraan ja digitaalisesti testipisteen ja vikapisteen välisen etäisyyden muutoksen ja samanaikaisesti havaita kaapelin reitin suunnan.

◆Tarkka paikannuslaite voi tukea matkapuhelinsovelluksia yhdistämällä matkapuhelimen ja kuulokkeet Bluetoothin kautta, jotta kaksi ihmistä voi paikantaa nopeasti pisteet samanaikaisesti yhdellä anturin avulla.

◆Ammattimainen kaapelin pikatestisovellus tukee käyttäjien etäapua aaltomuotojen analysointiin, tapausten jakamiseen, opetukseen ja koulutukseen sekä simuloituihin kokeisiin milloin ja missä tahansa.

III. Tekniset parametrit

Se voi testata kaiken tyyppisiä eristysvirheitä eri jännitetasoilla, poikkileikkauksilla, dielektrisistä materiaaleista ja koostumuksista omaavissa virtakaapeleissa, mukaan lukien avoimet virtapiirit, oikosulut, alhaisen-resistanssin viat, suuren-resistanssin vuotoviat ja suuren-resistanssin flashover-viat.

Näyttötila: 12,1-tuumainen teollisuusluokan LCD-näyttö (Linux-käyttöjärjestelmä).

Tallennustila: 32G elektroninen levy.

Kielet: kiina, englanti, venäjä, vaihdettavissa

Testausmenetelmät: matala-jännitteen pulssimenetelmä, korkean-jännitteen salamamenetelmä ja monipulssimenetelmä.

Käyttö: kosketusnäyttö ja kiertonuppi (kosketusnäyttötoiminto on valinnainen)

Pulssin leveys/pulssin amplitudi (100ns ~ 10μs, 120V)

Vahvistuksen säätö (-20…+40dB)

Lähtöimpedanssin sovitus (120 ohmia)

Flash-testerissä on WIFI-moduuli ja SIM-liitäntä testitietojen etäsiirtoon

Testimatka: 5m-100km.

Testin vähimmäisetäisyys (sokea alue): 5 metriä.

Tarkka paikannusvirhe: ±0,2m.

Testivirhe: järjestelmävirhe alle ±1 %.

Monipulssigeneraattori: impulssijännite Vähemmän tai yhtä suuri kuin 40 kV.

Resoluutio: v/(2f)m. (v: etenemisnopeus m/μs; f: näytteenottotaajuus MHz)

Näytteenottotaajuus: 400MHz, 200MHz, 100MHz, 50MHz, 25MHz, 12.5MHz, 6.25MHz, 3.125MHz.

Virtalähde ja virrankulutus: AC220V±10%, enintään 15W; DC12V (7AH) enintään 20W.

Valmiusaika: voidaan käyttää yhtäjaksoisesti noin 6 tuntia.

Pääyksikön paino: 5 kg.

Mitat: 390mm × 280mm × 160mm.

Lämpötila: -20 astetta -﹢40 astetta ; Suhteellinen kosteus: Alle tai yhtä suuri kuin 80%.
